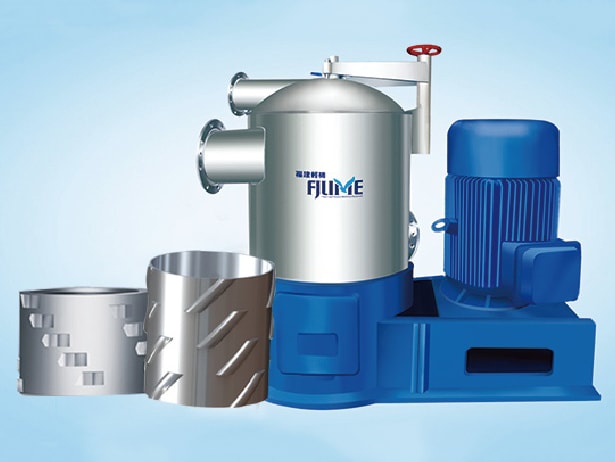

غربال تصنيف الأليافFiber Separator, ZSF Series
غربال تصنيف الأليافFiber Separator, ZSF Series
يستخدم فاصل الألياف فئة ZSF بشكل رئيسي لفصل الألياف الطويلة والقصيرة أثناء غربلة عجينة (لب) الورق. يمكن استخدامه أيضاً كمعدات لغربلة اللب من خلال التحكم في معدل التفريغ المرفوض. تحت الضغط، يدخل المخزون إلى أسطوانة الغربلة على طول الاتجاه العرضي من الأسفل. يتم تفريغ الشوائب الثقيلة من صندوق تجميع الشوائب الثقيلة الموجود أسفل فاصل الألياف وذلك لمنع تلف العضور الدوار وسلة الغربلة.
يتدفق المخزون إلى منطقة الغربلة لفاصل الألياف. تتأثر بالضغط المختلف بين الجزء الداخلي والخارجي لسلة الغربلة بالإضافة إلى طاقة الحركة، وتتدفق الألياف القصيرة إلى منطقة القبول من خلال مجرى الغربلة. تتأثر بالغسيل الذاتي الناتج عن دوران العضو الدوار، يتم تفريغ الألياف الطويلة والشوائب الخفيفة التي تحملها سلة الغربلة من خلال المنفذ الموجود أعلى الغربال، مما يؤدي إلى فصل الألياف الطويلة والقصيرة وكذلك تحسين كفاءة الفرز.
تتمثل ميزة فاصل الألياف في اعتماد التصميم الجديد للعضو الدوار على شكل سيف لتوفير الطاقة. تم تطوير هيكل الدوار الجديد باستخدام نظرية ديناميكيات الموائع. يعمل الهيكل ثلاثي الأبعاد (3D) للشفرات الدوارة على تقوية الاضطراب داخل الغربال لتعزيز كفاءة تفريغ المواد المرفوضة، وكذلك لتجنب سماكة عجينة الورق (اللب). كما أنه يبطئ السرعة الخطية للعضو الدوار لتحقيق قدرة عالية.
| الموديل | أقصى سعة (طن\24 ساعة) | التركيز التصميمي (%) | قياس المجرى (مم) | قدرة المحرك (كيلو وات) |
ZSF52 | 30 ~ 50 | 2.5 | 0.15 ~ 0.25 | 30 |
ZSF53 | 40 ~ 70 | 37 | ||
ZSF54 | 50 ~ 85 | 45 | ||
ZSF55 | 60 ~ 105 | 55 | ||
ZSF56 | 75 ~ 130 | 75 | ||
ZSF57 | 100 ~ 175 | 90 | ||
ZSF58 | 130 ~ 220 | 110 | ||
ZSF59 | 155 ~ 265 | 132 | ||
ZSF60 | 180 ~ 305 | 160 | ||
ZSF61 | 210 ~ 350 | 185 | ||
ZSF62 | 235 ~ 395 | 200 | ||
ZSF63 | 260 ~ 440 | 220 | ||
ZSF64 | 310 ~ 530 | 280 | ||
ZSF65 | 365 ~ 615 | 315 |
